进口气动薄膜调节阀——波纹管、单座、隔膜调节阀

一、进口气动薄膜波纹管调节阀描述：

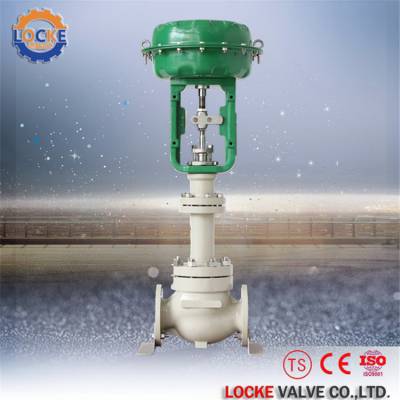

德国LOCKE洛克进口气动薄膜波纹管调节阀是一种顶导向结构的调节阀，气动薄膜波纹管调节阀阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。上阀盖采用波管纹密封结构，可***消除工艺介质从阀杆运动间隙向外泄漏的可能性，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用于真空的场合。这是波纹管密封阀的***特点之一。由于波纹管元件本身变形性和***的***性，这种调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次，采用波纹管—填料双重密封结构，***性更好。因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质的自动控制系统中得到广泛应用。阀芯导向面积大，抗振性好，调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。

二、进口气动薄膜波纹管调节阀技术参数：

型    式：直通单座铸造球型阀

公称通径：15~500mm

公称压力：ANSI 125LB~600LB   JIS 10~60K  PN1.6~32MPa

连接型式：法兰密封面型式   FF、RF、RJ、LG、MFM

法兰标准：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等

焊接连接：嵌接焊SW(40~50mm)    对接焊BW(65~200mm)

材    料：铸钢(ZG230-450)、CrMo钢、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛、哈氏合金等耐腐蚀合金

上阀盖：波纹管密封(W) -45~+350℃

压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式：单座柱塞型阀型

流量特性：高容量流量特性--金属密封--等***比特性(%C)和线性特性(LC)

流量特性：高容量流量特性--软密封--等***比特性(%T)和线性特性(LT)

流量特性：高精度流量特性--金属密封--等***比特性(%CF)和线性特性(LCF)

流量特性：高精度流量特性--软密封--等***比特性(%TF)和线性特性(LTF)

材    料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

波纹管材料：1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L

执行机构

型    式：LOCKE系列多弹簧薄膜气动执行器

膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围：20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)

供气压力：140~400KPa、400~500KPa

气源接口：RC1/4"

环境温度：-30~+70℃

阀作用方式

用正作用或反作用执行机构实现阀的气-关式或气-开式

进口气动薄膜调节阀——波纹管、单座、隔膜调节阀

一、进口气动薄膜单座调节阀描述：

德国LOCKE洛克进口气动薄膜单座调节阀，是由LOCKE多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成，气动单座调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性***、维护方便等优点，可用于苛刻的工作条件。多弹簧执行机构高度低、重量轻、装备简便。气动单座调节阀配以阀门定位器，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。气动薄膜单座调节阀广泛应用于***控制气体、液体、蒸汽等介质，特别适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。

气动薄膜单座调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、***的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。

二、进口气动薄膜单座调节阀技术参数：

三、进口气动薄膜单座调节阀主要特点：

1.进口气动薄膜单座调节阀特点顶导向单座调节阀，结构紧凑，部件少、易维修。

2.金属阀芯适用多种工作场合，达IV级泄漏标准，LZXPQ型软密封结构阀芯达V***泄漏标准。

3.阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。

4.可调范围大，固有可调比为50。执行机构采用多弹簧结构，高度减少30%、重量减轻30%。

5.LVXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。

6.LVXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

进口气动薄膜调节阀——波纹管、单座、隔膜调节阀

一、进口气动薄膜隔膜调节阀描述：

德国LOCKE洛克进口气动薄膜隔膜调节阀由LOCKE多弹簧气动薄膜执行机构和隔膜阀组成。气动薄膜隔膜调节阀隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。气动薄膜隔膜调节阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。

二、进口气动薄膜隔膜调节阀技术参数：

三、进口气动薄膜隔膜调节阀主要特点：

采用多弹簧执行机构，高度及重量均可减小30%。

阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
